| 层 数 | 结构形式 | 建筑风格 | |||
| 开 间 |
14.00m
|
占地面积 |
183.42㎡
|
建筑面积 |
353.92㎡
|
| 进 深 |
12.58m
|
主体造价 |
46万~58万(仅供参考)
|
制作软件 |
AutoCAD
|
|
图纸内容
|
|||
|
建筑图
|
建筑设计说明，构造表，一层平面图，二层平面图，屋顶平面图，立面图，剖面图，节点大样图，楼梯大样图，门窗大样图，门窗表
|
||
|
结构图
|
结构设计说明，基础平面布置图，基础大样图，基础施工图，一层结构施工图，二层结构施工图，屋面施工图，楼梯大样图
|
||
|
给排水图
|
给排水设计说明，一层给排水平面图，二层给排水平面图，屋顶层排水平面图，给排水系统原理图，卫生间给排水详图，化粪池大样图，污水检查井大样图
|
||
|
电气图
|
电气设计说明，主要设备及材料表，配电箱系统图，弱电系统图，基础接地平面图，屋面防雷平面图，一层照明平面图，二层照明平面图，一层插座平面图，二层插座平面图，一层弱电平面图，二层弱电平面图
|
||
|
设计功能
|
|||
|
一层
|
入户门廊、堂屋、神龛、餐厅、厨房、楼梯间、客厅、2卧室、洗漱间、公卫
|
||
|
二层
|
客厅、楼梯间、5卧室、洗漱间、公卫、内卫
|
||
-
建筑效果图
效果图
正侧面效果图
鸟瞰图

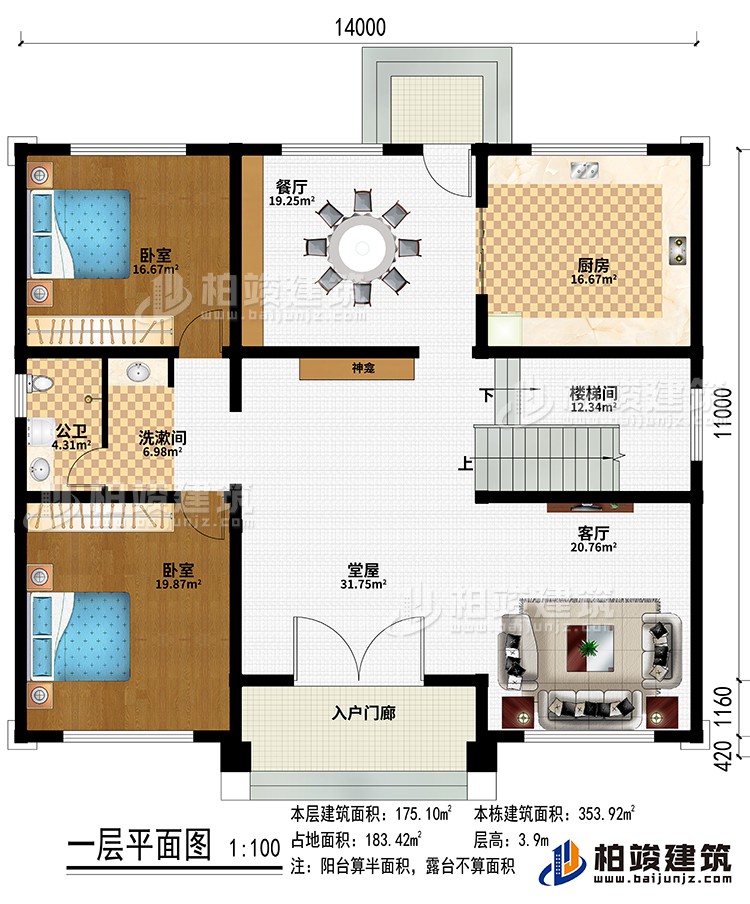

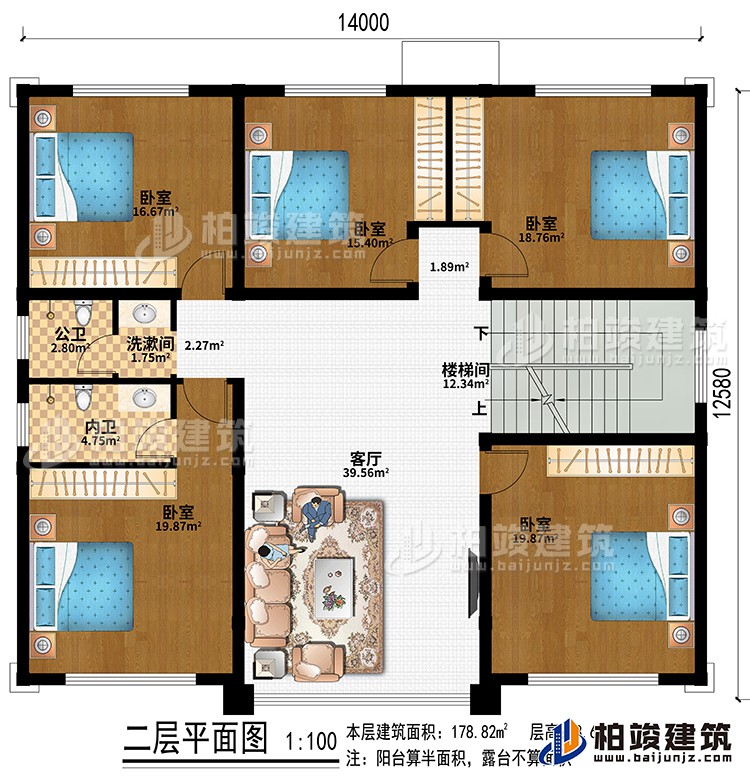

背面图平面方案图
入户门廊、堂屋、神龛、餐厅、厨房、楼梯间、客厅、2卧室、洗漱间、公卫

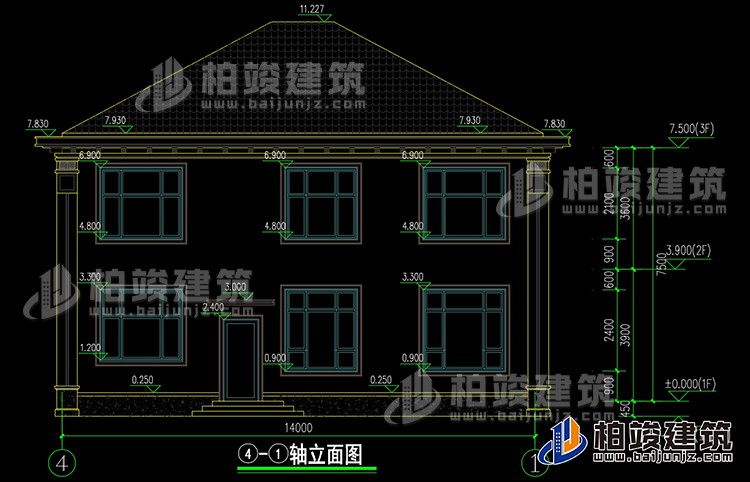

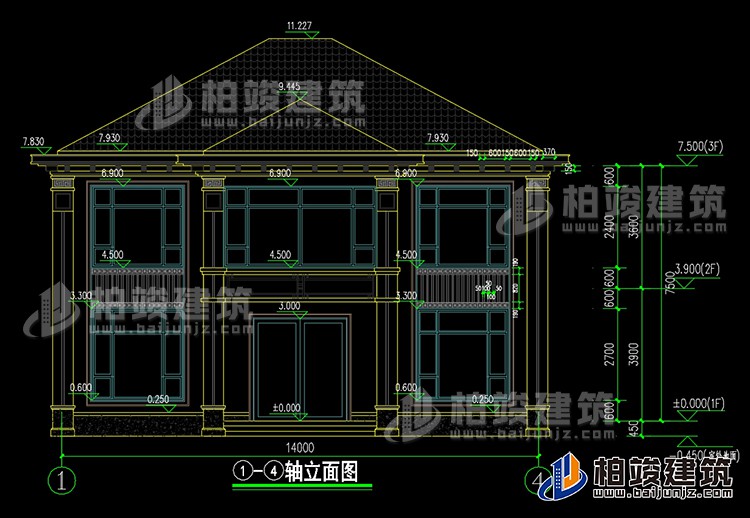

客厅、楼梯间、5卧室、洗漱间、公卫、内卫建筑立面图
